通信模塊的智能直插形撥碼開關設計與實現

隨著物聯網技術的快速發展，智能設備對小型化、集成化及遠程控制的需求日益迫切。集成無線通信模塊的智能直插形撥碼開關，通過將傳統撥碼開關的硬件配置功能與無線通信技術相結合，實現了設備地址的動態配置與遠程管理，為工業控制、智能家居等領域提供了創新解決方案。

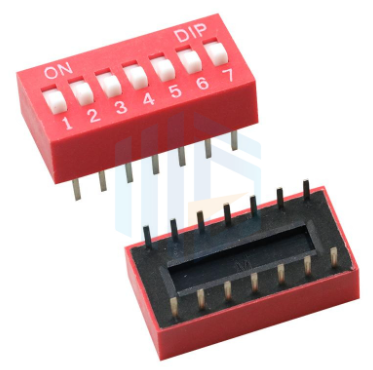

一、設計架構，智能直插形撥碼開關采用模塊化設計，核心由三部分構成：撥碼開關單元：選用10位兩態撥碼開關，通過二進制編碼原理設置設備地址或工作模式。每個撥碼位通過上拉電阻連接至單片機IO口，導通時輸出低電平，非導通時輸出高電平，實現硬件級配置。無線通信模塊：集成Silicon Labs Si4432芯片，支持433MHz免費頻段，發射功率達20dBm，接收靈敏度-121dBm，可實現千米級穿墻通信。模塊通過SPI接口與單片機連接，支持點對點或組網模式，滿足多設備協同需求。微控制器單元：采用STM32F103C8T6單片機，負責解析撥碼開關狀態、控制無線模塊數據收發，并通過UART接口與上位機通信。其低功耗特性（工作電流僅36mA）與Si4432的休眠模式配合，可將整體功耗降低至傳統方案的1/3。

二、關鍵技術實現，動態地址配置：撥碼開關設置初始地址后，單片機通過無線模塊將地址信息上傳至云端服務器。當設備需要變更地址時，用戶可通過手機APP發送指令，單片機接收后更新本地配置，無需物理接觸開關?？垢蓴_設計：采用擴頻通信技術（DSSS）與前向糾錯算法（FEC），在工業電磁干擾環境下仍能保持99.5%的通信成功率。模塊天線采用PCB貼片式設計，通過匹配網絡優化阻抗，提升信號傳輸穩定性。低功耗優化：通過動態調整無線模塊的發射功率與占空比，結合單片機的時鐘門控技術，使設備在待機狀態下功耗低于50μA，滿足電池供電場景的長期運行需求。

三、應用場景與優勢，該開關已應用于智能工廠的設備集群控制中，通過無線組網實現128臺設備的統一管理。相比傳統有線撥碼開關，其優勢顯著：靈活性提升：支持遠程地址修改，減少現場維護成本；可靠性增強：無線通信冗余設計確保數據傳輸零丟失；成本優化：省去布線費用，單臺設備綜合成本降低40%。未來，隨著5G與LoRa技術的融合，智能直插形撥碼開關將進一步拓展至智慧農業、物流追蹤等領域，成為物聯網邊緣設備的關鍵組件。
